石化廠區數字集群無線通信解決方案

根據環氧丙烷項目的通信需求，建設一套數字集群系統。此套數字集群系統主要應用於控制中心的指揮調度，保障日常通話、安全防範、應急指揮等重要工作，系統的建設需達到以下目标：

全區覆蓋

新建設的常規數字對講系統，能夠符合項目日常管理及通信覆蓋要求。達到覆蓋面積98%以上，滿足日常管理控制中心對全管轄要求。

功能豐富

新建設的常規系統，除瞭基本的單呼、組呼、全呼等呼叫功能，還具備後台調度、管理功能、錄音管理。在日常的工作中，不僅能夠支持日常的呼叫，還可以在後台對系統進行管理、記錄，提高系統的智能性，通過有線無線接口，可與廠調度電話系統聯網通話。

解決盲區

針對無線通信系統盲區，進行實地的考察、電測，進行盲區信号的覆蓋。在關鍵時刻、關鍵位置，實現通信流暢
。

爲瞭保障日常生産調度及處理應急突發事件需求，環氧丙烷項目拟建設1套生産無線通訊網；根據覆蓋需求和将來系統覆蓋面高的要求，系統規劃2個數字基站，覆蓋五個現場機櫃室、中央控制室、廠區室外等所有區域。

本次建設的數字對講機通訊系統配置的防爆對講機採用帶顯示屏和鍵盤，可實現單呼、組呼、收發短息等功能，建議配發到班組長人員。此對講機還可實現一機兩用功能
，即班組長以上人員平時工作自己車間的頻道上，調度中心有調度時在此頻道上也能收到，如要主動向調度中心彙報工作，可調到調度中心的頻道上進行呼叫。通過有線無線接口，可與廠調度電話系統聯網通話；

根據南京金陵亨斯邁新材料有限責任公司環氧丙烷項目招标文件要求，無線主機設置在辦公樓一層電信機房内。天線設置在辦公樓四層頂部，天線架設高度由供貨商現場勘查計算後確定。

系統結構

基站系統部分由信道機（XirR8200）、以太網交換機、雙工器（DPU）和合路器（COM）組成，通過饋線與避雷器與室外天線進行對接。爲瞭保證通信的質量，還增加瞭基站信号增強遠端機與近端機，将設備信号通過光纖網絡傳輸到遠端的定向天線上。

數字集群系統基站採用橫式的裝配結構，走線和外觀簡潔、實用。信道機硬件将採用通用信道機平台，對其所需的嵌入式軟件結合數字集群系統功能進行重新設計和修改，實現信道機的整體功能。

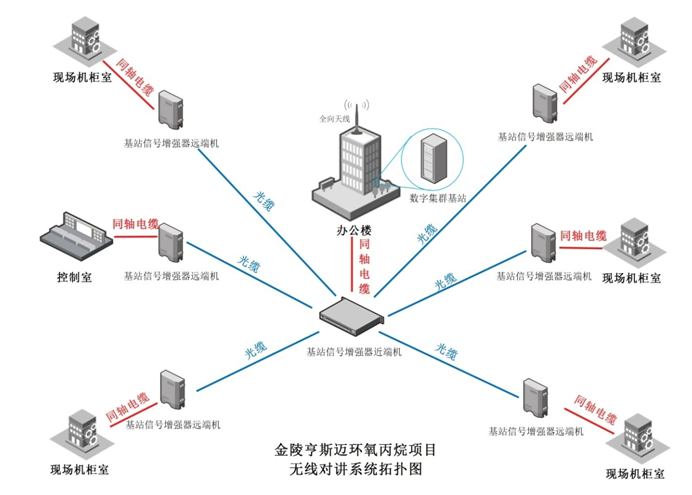

系統拓撲圖如下：
