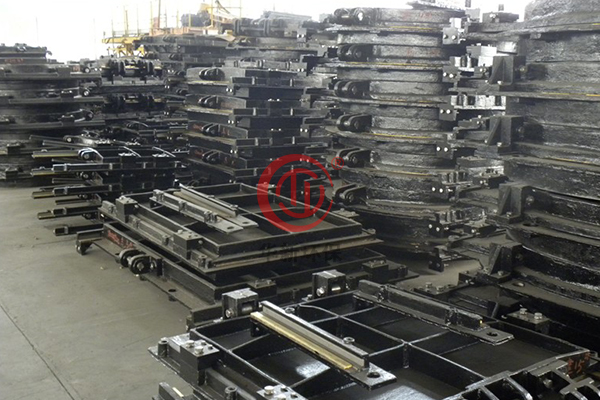

鑄鐵閘門

主要由閘框和閘闆兩大部分組成。

閘框是閘闆的支承構件，也是閘闆的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底闆的二期混凝土中，将閘闆所承受的全部水壓力安全傳遞到閘室中。爲科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘闆運行情況綜合考慮。閘闆是用來封閉和開啓孔 口的活動擋水構件，闆面四周設鑄鐵邊框梁，爲提高閘闆的強度，闆面制成拱形，拱的圓心角按60度設計，以降低其所受的水壓力。爲便於制造、運輸和安裝，閘闆可制成上下幾部分，待到安裝現場後再用螺栓連接組裝成整體，連接處上下闆設置法蘭和筋闆使其成爲閘闆的中間橫梁，以提高閘闆的縱向剛度，在寬度方向設置縱向筋闆，以提高其橫向剛度，同時起到縱梁的作用。

工作原理

閘闆是直接承受水壓力的擋水構件，閘框是閘闆四周的支承構件，同時也是閘闆上下運動的滑道，滑道以外部分鑲嵌於閘墩及閘底的二期混凝土中，将閘闆所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘闆框四周背水面接觸處經機械精制、加工刨光後平直光滑、貼合嚴密，使結合面、止水面與運動滑道合三爲一。在啓閉機作用下， 當閘門啓閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌迹，在水壓力和緊閉斜鐵的雙重作用下，確保閘闆運行平穩，使閘闆與閘框滑道緊密貼合，從而達到有效止水的目的。
